Dezvoltare dispozitiv medical într-o echipă multidisciplinară internațională

Client

Clientul este o companie internațională specializată în dezvoltarea de dispozitive și sisteme complexe pentru industria tehnologiei medicale.

Provocarea

Clientul coordona procesul de dezvoltare dispozitiv medical pentru un beneficiar final din Germania și avea nevoie de expertiză specializată în proiectare mecanică și dezvoltare integrată de produs.

Principala provocare tehnică a constat în atingerea unui echilibru perfect între cerințele riguroase de design industrial și ergonomie (impuse de echipa de design) și constrângerile inginerești severe generat de arhitectura componentelor electronice, procesul de fabricație și standardele specifice dispozitivelor medicale.

Produsul trebuia să fie atractiv vizual și intuitiv în utilizare, dar în egală măsură robust, etanș, ușor de fabricat și capabil să integreze precis toate subansamblurile interne.

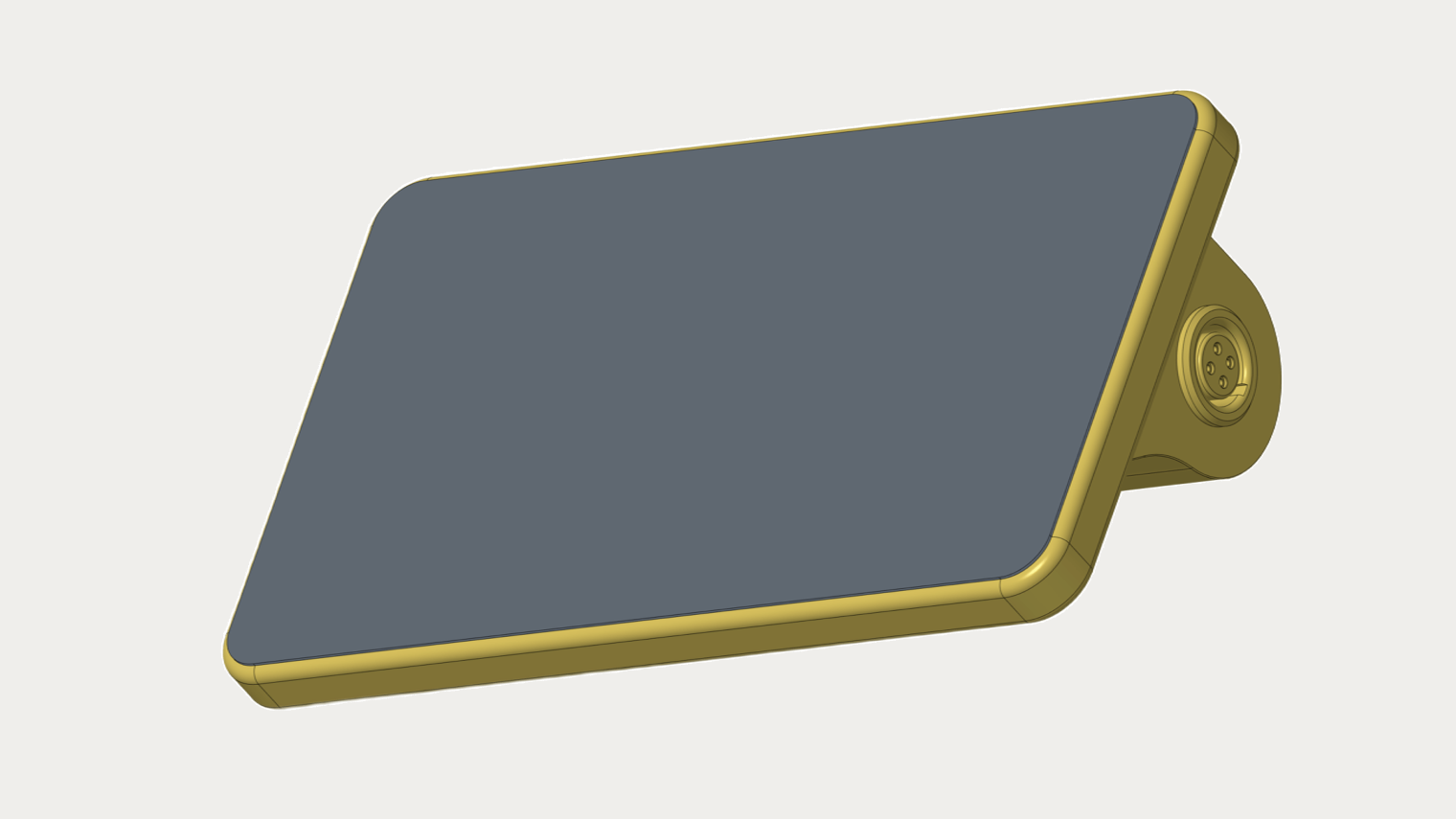

Imagine a dispozitivului medical realizat în urma procesului de dezvoltare produs. Acesta are o formă dreptunghiulară, elegantă, cu un ecran mare de culoare gri-închis (stins) pe fața frontală și o ramă subțire de culoare galben-aurie. Pe partea dreaptă, dispozitivul are o prelungire circulară proeminentă, de aceeași culoare aurie, prevăzută cu un buton circular central și patru orificii mici dispuse simetric.

Soluția oferită de Ludor Engineering

Ludor Engineering a fost cooptată și integrată direct în echipa multidisciplinară de dezvoltare, colaborând strâns pe tot parcursul proiectului cu designerii industriali și specialiștii în hardware/electronică.

Echipa noastră a preluat responsabilitatea completă pentru ingineria mecanică, modelarea CAD 3D, optimizarea pentru producție (DFM) și realizarea fizică a prototipurilor de validare.

Contribuția Ludor Engineering în procesul Innovation-to-Product™

Etapa 1 — Idee: definirea cerințelor și integrarea echipei

Ce am făcut: Am analizat caietul de sarcini și cerințele specifice pentru dispozitivul medical. Am stabilit canalele de comunicare și am integrat fluxul nostru de lucru în echipa multidisciplinară internațională (design industrial, electronică, management de proiect).

Rezultat: Alinierea completă a echipei asupra obiectivelor tehnice și stabilirea restricțiilor de proiectare.

Criterii de verificare îndeplinite:

Cerințele tehnice, de ergonomie și de siguranță clar definite
Flux de lucru și interfețe de comunicare stabilite în echipa multidisciplinară
Specificații de integrare electronică și mecanică validate

Etapa 2 — Concept: arhitectura produsului și soluția tehnică

Ce am făcut: Am evaluat conceptele estetice propuse de designerii industriali și am identificat variantele constructive fezabile. Am analizat modul de dispunere a componentelor electronice, a bateriilor și a elementelor de fixare.

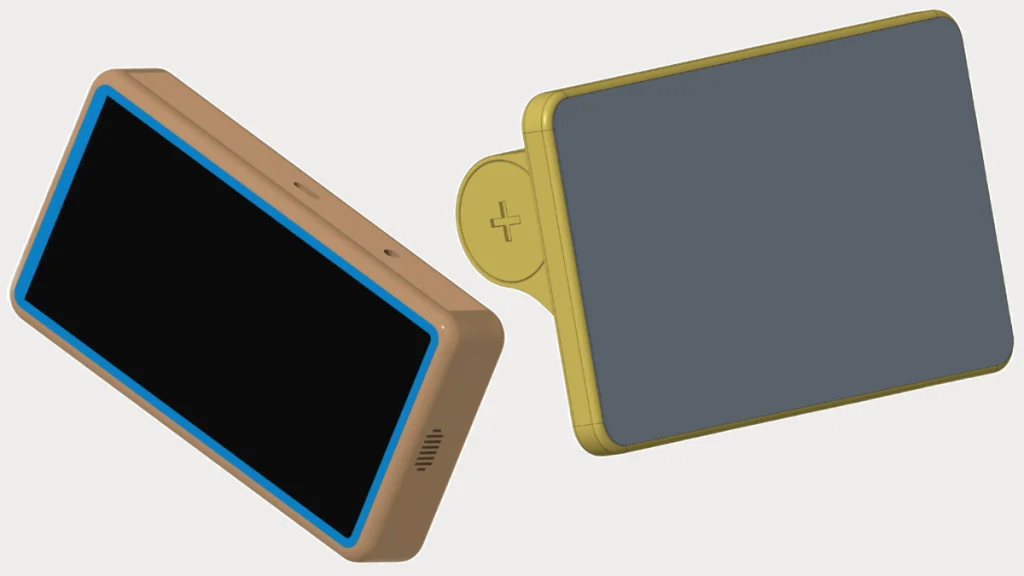

Ilustrație 3D cu două concepte de design pentru un dispozitiv medical. În stânga se află un model cu o carcasă exterioară de culoare bej/deschis, având un ecran mare negru cu un chenar subțire albastru, două butoane mici pe laterala superioară și o grilă de difuzor în colțul din dreapta jos. În dreapta se află al doilea concept, cu o carcasă de culoare galben-măsliniu, o suprafață spate plană de culoare gri, și o extensie circulară laterală pe care este gravat un simbol cu o cruce. — Concepte CAD 3D pentru un dispozitiv medical, explorând variante diferite de carcasă și interfață tactilă pentru uz clinic.

Rezultat: Selectarea unei arhitecturi constructive optime care păstrează liniile de design dorite, respectând totodată constrângerile tehnice.

Criterii de verificare îndeplinite:

Conceptele de design evaluate din perspectivă inginerească
Soluții constructive identificate și adaptate pentru componentele electronice existente
Fezabilitatea tehnică primară confirmată

Etapa 3 – Inginerie: proiectare mecanică și modelare CAD 3D

Ce am făcut: Am dezvoltat modelele CAD 3D de detaliu pentru toate variantele analizate. Am proiectat carcasa, structurile interne de susținere, sistemele de fixare și elementele de etanșare, asigurând integrarea corectă a plăcilor electronice, senzorilor și bateriilor.

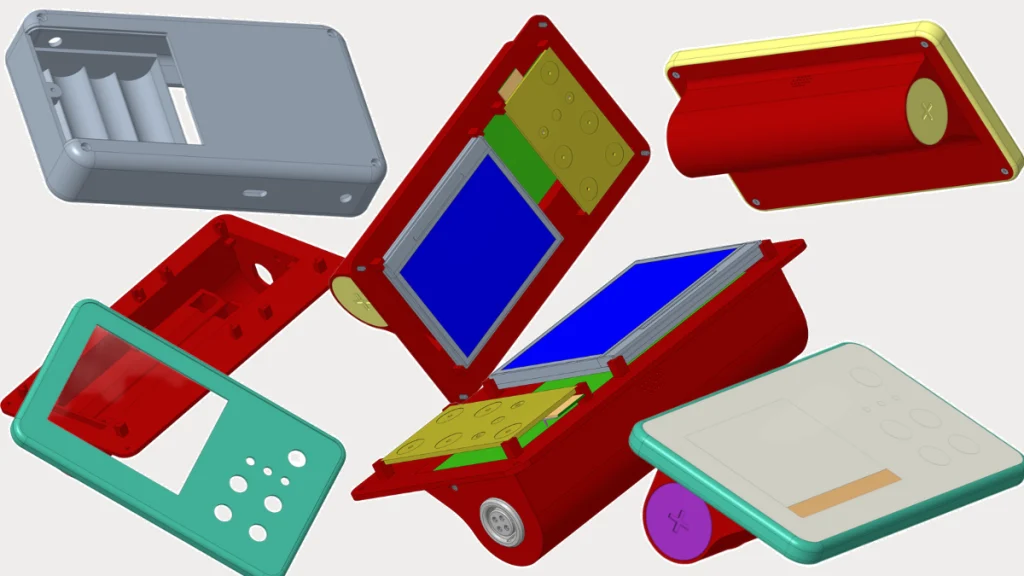

Colaj cu 7 modele CAD 3D ale unor componente și ansambluri realizate în procesul de dezvoltare a unui dispozitiv medical. În stânga sus se află o carcasă gri deschis cu locașe interne cilindrice pentru baterii. În centru, un ansamblu deschis evidențiază o carcasă roșie, un ecran albastru cu ramă argintie, o placă verde și o tastatură galbenă cu butoane circulare. În dreapta sus se află o carcasă roșie cu o placă galbenă și un buton circular lateral. Jos, în stânga, este o ramă turcoaz cu decupaje multiple, iar lângă ea o carcasă interioară roșie cu orificii de montaj. În dreapta jos se află un ansamblu aproape complet, cu o carcasă turcoaz, un panou frontal alb cu suprafețe tactile imprimate și o piesă laterală rotundă de culoare violet, marcată cu o cruce. — Modele CAD 3D realizate în procesul de dezvoltare produs

Rezultat: Model digital 3D complet și optimizat pentru rezistență mecanică, etanșare și asamblare.

Criterii de verificare îndeplinite:

Proiectare mecanică de detaliu și modelare CAD 3D finalizate
Componente electronice, acumulatori și accesorii standard complet integrate
Soluții de etanșare și rezistență mecanică validate prin calcul

Etapa 4 — Prototip: prototipare rapidă și probe funcționale

Ce am făcut: Am realizat prototipuri fizice prin imprimare 3D pentru diferitele stadii ale dezvoltării. Aceste prototipuri au fost asamblate și utilizate pentru verificarea directă a potrivirii pieselor, a ergonomiei și a modularității.

Fotografie a unui prototip fizic imprimat 3D (realizat din material plastic de culoare roșie) al unui dispozitiv medical, prezentat pe un fundal neutru, deschis. Dispozitivul are o formă dreptunghiulară, cu un ecran negru încastrat în centru. În partea dreaptă a carcasei se află o grilă formată din șapte orificii circulare, dispuse neregulat, care sugerează zona difuzorului sau a senzorilor. Pe partea laterală stângă, dispozitivul are o prelungire rotundă (o ureche de prindere) pe care este gravat în relief un simbol de tip cruce. — Prototip imprimat 3D al dispozitivului medical

Rezultat: Identificarea rapidă a oricăror interferențe fizice și optimizarea geometriei prin iterații succesive.

Criterii de verificare îndeplinite:

Tehnologie de prototipare rapidă adaptată cerințelor proiectului
Prototipuri imprimate 3D, asamblate și evaluate pentru interfețe și ergonomie
Corecțiile identificate în urma testelor integrate în modelul 3D

Etapa 5 — Validare: validare funcțională și evaluare multidisciplinară

Ce am făcut: Prototipurile au fost supuse testelor de asamblare, ergonomie și utilizare practică. Ele au servit ca suport material esențial în ședințele de evaluare cu echipa multidisciplinară și în comunicarea directă cu beneficiarul final din Germania.

Fotografie a unui prototip imprimat 3D (carcasă din plastic roșu) al unui dispozitiv medical, surprins într-o etapă de asamblare. Piesa este așezată pe un fundal neutru. În interiorul carcasei sunt montate două componente plate: o placă de circuit maro (PCB) cu orificii pentru șuruburi, poziționată în partea stângă, și un panou frontal negru (ecranul), montat în partea dreaptă, susținut de nervuri din plastic. Pe muchia din față a carcasei se află o piesă circulară gri, cu crestături. Această fotografie documentează utilizarea practică a prototipului în procesul de dezvoltare produs, pentru testele de asamblare și ergonomie, servind drept suport material esențial în ședințele de evaluare cu echipa multidisciplinară și în comunicarea directă cu beneficiarul final. — Prototip fizic utilizat în testele de asamblare și ergonomie

Rezultat: Confirmarea și aprobarea soluției finale de către beneficiar înainte de lansarea în fabricație.

Criterii de verificare îndeplinite:

Testare ergonomică și de asamblare finalizată cu succes
Validarea soluțiilor tehnice și estetice împreună cu echipa și beneficiarul
Feedback analizat și integrat

Etapa 6 — Fabricație: pregătirea pentru producție (DFM)

Ce am făcut: Am optimizat componentele din punct de vedere DFM (Design for Manufacturing) pentru a garanta un proces de fabricație eficient, repetabil și viabil economic. Am pregătit fișierele de execuție și documentația tehnică necesară furnizorilor de componente și matrițe.

Rezultat: Documentație tehnică pentru producția de serie.

Criterii de verificare îndeplinite:

Geometrie optimizată pentru tehnologiile de fabricație alese
Componente standardizate și toleranțe de fabricație stabilite
Documentație tehnică de execuție pregătită

Etapa 7 — Piață: suport pentru decizii și comunicare cu clientul final

Ce am făcut: Am susținut procesul de luare a deciziilor prin furnizarea de prototipuri virtuale și fizice, utilizate ca instrument principal de prezentare și validare la nivelul managementului beneficiarului.

Rezultat: Eliminarea incertitudinilor, reducerea timpului de aprobare și securizarea tranziției către piață.

Criterii de verificare îndeplinite:

Prototipuri livrate pentru suport decizional și comercial
Risc de modificare tardivă a proiectului redus

Servicii Ludor Engineering implicate

Clarificare concept și Consultanță tehnică
Proiectare mecanică și Modelare CAD 3D
Prototipare rapidă și Imprimare 3D
Testare, Simulare și Optimizare iterativă
Design for Manufacturing (DFM) și Documentație de execuție

Rezultate

Variante constructive multiple: Dezvoltarea și evaluarea mai multor concepte mecanice pentru identificarea celei mai bune soluții.
Integrare hardware impecabilă: Integrare și fixare precisă a componentelor electronice, senzorilor și bateriilor într-o carcasă compactă.
Sinergie multidisciplinară: Colaborare fluentă între proiectarea mecanică, designul industrial și ingineria electronică.
Validare prin prototipuri fizice: Utilizarea prototipurilor 3D pentru verificarea ergonomiei, a modului de asamblare și a aspectului vizual.
Comunicare eficientă: Facilitarea luării deciziilor la nivelul beneficiarului final din Germania pe baza unor modele fizice palpabile.

Impact

În proiectele de inginerie tehnică complexă, modelele digitale CAD 3D sunt esențiale pentru echipa de dezvoltare, însă rămân adesea abstracte pentru utilizatorii sau decidenții finali.

Prototipurile fizice fabricate de Ludor Engineering au permis clientului și beneficiarului să evalueze produsul într-un mod direct și practic: să înțeleagă gabaritul, să testeze ergonomia la priză și să valideze modul real de utilizare în stadii timpurii ale dezvoltării. Această abordare a eliminat complet riscul unor modificări de design extrem de costisitoare în fazele avansate și a accelerat luarea deciziilor tehnice în cadrul echipei internaționale.

Uneori, un prototip valorează mai mult decât o sută de imagini 3D

în acest proiect, prototipurile fizice au depășit rolul simplu de verificare tehnică — ele au devenit cel mai eficient instrument de comunicare și aliniere între echipe.

Ce demonstrează acest proiect

Expertiză în dezvoltarea de dispozitive și echipamente medicale
Proiectare mecanică avansată pentru produse cu arhitectură complexă
Capacitate de integrare și colaborare în echipe multidisciplinare internaționale
Integrare optimă a componentelor electronice în carcase
Aplicarea riguroasă a principiilor Design for Manufacturing (DFM)
Prototipare rapidă prin imprimare 3D
Validare ergonomică, funcțională și a asamblării
Comunicare eficientă și reducere a riscurilor prin prototipuri fizice
