Dezvoltare produs: de la brevet de invenție la prototip funcțional

Client

V.R. – Inventator independent.

Provocarea

Inventatorul crease o soluție tehnică inovatoare și obținuse un brevet de invenție. Cu toate că brevetul descria clar principiul de funcționare și includea un exemplu de realizare, produsul nu fusese niciodată construit, asamblat sau testat în practică.

Înainte de lansarea comercială sau de începerea demersurilor pentru producția de serie, era necesară parcurgerea unui proces riguros de dezvoltare produs. Acesta avea ca scop transformarea invenției dintr-un concept teoretic brevetat într-un produs fizic funcțional, capabil să fie fabricat eficient și utilizat în condiții reale de exploatare.

Soluția Ludor Engineering

Ludor Engineering a preluat principiul tehnic descris în dosarul de brevetare și l-a transformat într-un produs fizic complet, pregătit pentru testare intensivă.

Echipa noastră a analizat cerințele funcționale, a realizat proiectarea mecanică de detaliu, a efectuat calculele inginerești de rezistență și analizele de curgere a fluidelor, integrând totodată componente standardizate pentru reducerea costurilor și optimizând geometria pentru fabricație (DFM). Prototipul fizic a fost ulterior realizat prin imprimare 3D și predat inventatorului pentru validare pe termen lung.

Contribuția Ludor Engineering în procesul de dezvoltare produs

Etapa 1 — Idee: analiza brevetului și definirea obiectivelor

Ce am făcut: Am analizat în detaliu brevetul de invenție și cerințele funcționale ale produsului. Am definit specificațiile tehnice primare și am stabilit cadrul de colaborare pentru transformarea principiului brevetat într-o soluție comercială.

Desen tehnic alb-negru extras dintr-un brevet de invenție. În stânga, se prezintă o secțiune transversală longitudinală a unui dispozitiv mecanic, cu o carcasă exterioară, un miez interior hașurat (structură poroasă) și un ax central (3). Piesele sunt numerotate de la 1 la 9, iar săgețile 7 și 8 indică direcțiile de curgere a fluidelor. Planul de secțiune transversală este marcat cu «A-A». În dreapta, «Secțiunea A-A» prezintă o vedere circulară a dispozitivului, cu pereți despărțitori și un orificiu central, ilustrând mișcarea de rotație (săgeata curbă) și fluxurile de intrare/ieșire prin săgețile 1, 5 și 7. Imaginea documentează principiul tehnic preluat de Ludor Engineering pentru dezvoltarea unui produs fizic. — Desenul din brevetul de invenție care a stat la baza procesului de dezvoltare produs

Rezultat: Înțelegerea profundă a brevetului și stabilirea clară a parametrilor tehnici de performanță.

Criterii de verificare îndeplinite:

Documentația de brevetare analizată din punct de vedere tehnic și funcțional
Obiectivele de produs și constrângerile fizice stabilite
Caiet de sarcini tehnic definitivat pentru etapele de inginerie

Etapa 2 — Concept: arhitectura produsului și soluția tehnică

Ce am făcut: Am transpus principiul teoretic brevetat într-un arhitectură constructivă fizică și realizabilă. Am identificat componentele standardizate disponibile pe piață (fitinguri, elemente de etanșare, organe de asamblare) pentru a minimiza costurile de producție.

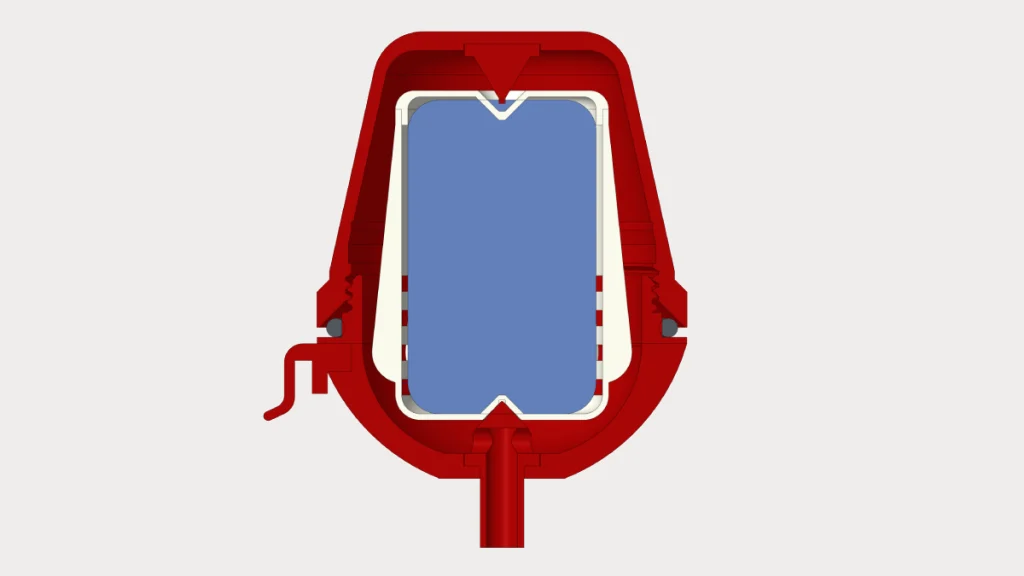

Imagine a unei secțiuni transversale a unui concept de dispozitiv mecanic, dezvoltat de Ludor Engineering pe baza unui principiu brevetat. Imaginea prezintă o carcasă exterioară solidă, de culoare roșie, care înglobează o pastilă albăstruie poziționată central, delimitată de 2 piese albe. Pastila este fixată și presată între piesele albe, cu ajutorul unor elemente de ghidaj distribuite simetric. Ilustrația evidențiază modul în care conceptul teoretic a fost transpus într-o arhitectură constructivă fizică, detaliată și realizabilă din punct de vedere mecanic. — Transpunerea principiului brevetat într-o arhitectură constructivă fizică și realizabilă

Rezultat: Arhitectură tehnică fezabilă, pregătită pentru dimensionare și proiectare de detaliu.

Criterii de verificare îndeplinite:

Principiul brevetat convertit în concept constructiv 3D
Soluții tehnice identificate pentru integrarea componentelor standardizate
Fezabilitatea constructivă și funcțională confirmată primar

Etapa 3 — Inginerie: proiectare mecanică și modelare CAD 3D

Ce am făcut: Am realizat proiectarea mecanică de detaliu și modelul CAD 3D complet al dispozitivului. Am efectuat calculele inginerești de rezistență mecanică și analize specifice pentru curgerea fluidelor (CFD), optimizând geometria interioară pentru performanțe maxime.

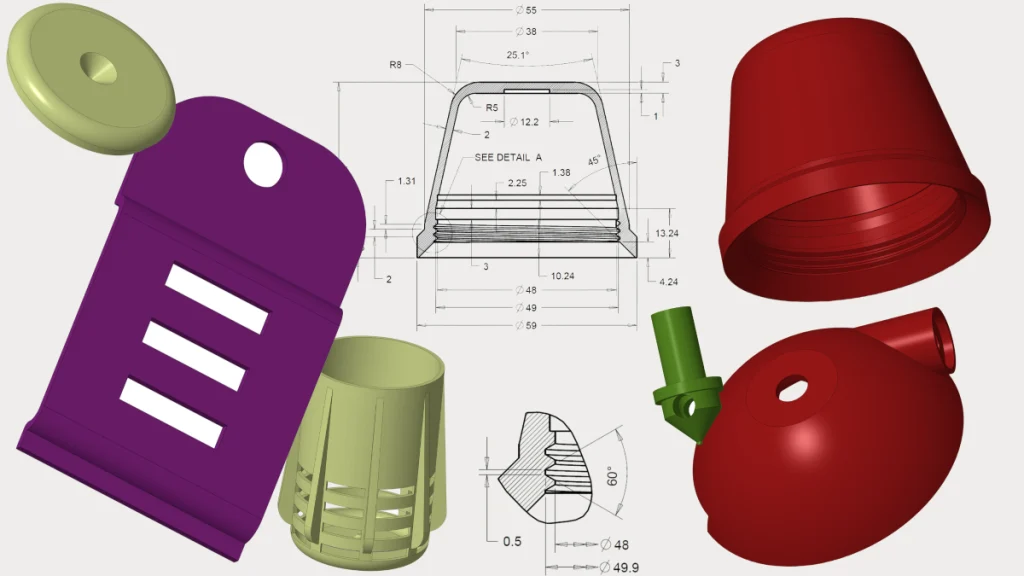

Colaj de randări 3D și desene tehnice 2D care ilustrează etapa de inginerie în dezvoltarea produsului de către Ludor Engineering. Imaginea prezintă mai multe componente separate ale dispozitivului: un capac plat verde-măsliniu, o carcasă principală violet cu fante dreptunghiulare și un orificiu circular, o piesă cilindrică verde cu decupaje, o carcasă exterioară roșie tip cupă și un corp sferic roșu cu racorduri laterale. În centru se află desenul tehnic 2D (secțiune transversală) al piesei principale, cu toate cotele dimensionale și un detaliu mărit (Detail A) al profilului interior. Aceste elemente demonstrează proiectarea mecanică de detaliu, calculele inginerești și optimizarea geometrică pentru curgerea fluidelor realizate de echipă. — Etapa de inginerie: proiectare mecanică CAD, desene tehnice și optimizarea geometriei

Rezultat: Proiect tehnic riguros, validat prin calcule inginerești și modelat 3D la nivel de execuție.

Criterii de verificare îndeplinite:

Modelare CAD 3D completă a tuturor pieselor și ansamblurilor
Calcule de rezistență mecanică și analize de curgere a fluidelor finalizate
Componente standardizate integrate în model

Etapa 4 — Prototip: prototipare rapidă și probe funcționale

Ce am făcut: Am fabricat prototipul fizic al dispozitivului la scară 1:1 prin tehnologii de imprimare 3D (prototipare rapidă). Am asamblat componentele imprimate împreună cu piesele standardizate și am realizat verificările primare de potrivire și manevrabilitate.

Randare 3D a ansamblului prototipului fizic al unui dispozitiv, realizat pentru etapa de prototipare rapidă. Imaginea prezintă două componente principale: în stânga, un suport de fixare de culoare gri închis, cu găuri circulare și decupaje dreptunghiulare pentru montaj; în dreapta, un corp central de culoare roșie, cu formă de clopot sau cupolă, care are o talpă semi-sferică, două racorduri cilindrice (unul pe laterală și unul în partea de jos) și o linie de demarcație la mijloc. Aceasta este randarea modelului CAD 3D folosit pentru fabricarea prototipului 1:1 prin imprimare 3D.

Etapa Prototip: modelul CAD 3D utilizat pentru imprimarea 3D a ansamblului fizic

Rezultat: Prototip fizic asamblat, complet funcțional și pregătit pentru probe extinse.

Criterii de verificare îndeplinite:

Model 3D pregătit și optimizat pentru imprimare 3D
Prototip fizic imprimat 3D, asamblat și verificat
Ajustările mecanice primare efectuate și integrate în fișierele CAD

Etapa 5 — Validare: validare funcțională și testare de lungă durată

Ce am făcut: Prototipul funcțional a fost predat inventatorului pentru a fi supus unor teste amănunțite, în condiții reale de exploatare, pe o perioadă îndelungată. Am evaluat comportamentul materialelor, rezistența la utilizare repetată și menținerea performanțelor de curgere.

Rezultat: Confirmarea practică a funcționării ireproșabile a invenției în condiții de lucru reale.

Criterii de verificare îndeplinite:

Prototip livrat și testat intensiv în mediu real de utilizare
Comportament mecanic și funcțional confirmat pe termen lung
Feedback de exploatare analizat și validat de inventator

Etapa 6 — Fabricație: pregătirea pentru producție (DFM)

Ce am făcut: Am adaptat proiectul tehnic din punct de vedere DFM (Design for Manufacturing) pentru tehnologiile de producție de serie vizate. Am optimizat grosimile de perete, unghiurile de demulare și toleranțele pentru a pregăti tranziția către industrializare.

Rezultat: Proiect optimizat tehnologic, gata pentru realizarea matrițelor și lansarea în fabricație.

Criterii de verificare îndeplinite:

Soluție constructivă optimizată pentru procesele de fabricație industrială
Documentație tehnică și fișiere CAD pregătite pentru producție
Cerințe de industrializare și toleranțe de execuție stabilite

Etapa 7 — Piață: pregătirea produsului pentru lansarea comercială

Ce am făcut: Am sprijinit inventatorul în transformarea unei idei brevetate într-un produs fizic matur, testat și atractiv pentru investitori sau clienți finali.

Rezultat: Produs real, validat practic, cu riscuri tehnice eliminate, pregătit pentru intrarea pe piață.

Criterii de verificare îndeplinite:

Produs fizic testat disponibil pentru demonstrații comerciale
Risc investițional minimizat înainte de lansarea producției de serie

Servicii Ludor Engineering implicate

Clarificare concept și Consultanță tehnică
Proiectare mecanică și Modelare CAD 3D
Prototipare rapidă și Imprimare 3D
Testare, Simulare și Optimizare iterativă
Design for Manufacturing (DFM) și Documentație de execuție

Rezultate

De la brevet la produs real: Transformarea cu succes a unui principiu teoretic brevetat într-un dispozitiv fizic funcțional.
Inginerie și calcul avansat: Proiectare constructivă susținută de calcule de rezistență mecanică și analize de curgere a fluidelor.
Costuri optimizate: Integrarea componentelor standardizate disponibile pe piață pentru reducerea costului de fabricație.
Prototipare aditivă: Fabricarea rapidă a prototipului prin imprimare 3D pentru verificări fizice imediate.
Validare în condiții reale: Testarea îndelungată a produsului de către inventator, confirmând performanțele înainte de investiția în serie.

Impact

Acest proiect demonstrează că obținerea unui brevet reprezintă abia începutul procesului de dezvoltare a unui produs, nu finalul acestuia. Un brevet protejează din punct de vedere legal o idee, însă piața necesită un produs funcțional, fiabil și ușor de fabricat

Un brevet protejează o idee. Un produs trebuie proiectat, construit și testat înainte de a ajunge pe piață.

Prin transformarea invenției într-un prototip fizic testat și optimizat, Ludor Engineering a eliminat riscurile tehnice majore asociate lansării comerciale. Această abordare i-a oferit inventatorului certitudinea că produsul funcționează impecabil în condiții reale de exploatare, protejându-i investiția înainte de alocarea resurselor financiare pentru matrițe și producția de serie.

Ce demonstrează acest proiect

Dezvoltarea completă a unui produs pornind de la un brevet de invenție
Proiectare mecanică avansată pentru produse cu arhitectură complexă
Calcule de rezistență mecanică și analize inginerești de curgere a fluidelor
Aplicarea principiilor Design for Manufacturing (DFM) pentru optimizarea producției
Prototipare rapidă prin imprimare 3D
Validare și testare funcțională extinsă în condiții reale de exploatare
Suport tehnic specializat pentru transformarea invențiilor în produse comerciale
